45 Stalowe kute drążki z uchem i gwintowanymi końcami
45 Stalowe kute drążki z uchem i gwintowanymi końcami
45 Stalowe kute drążki z uchem i gwintowanymi końcami
Nazwa marki
EB
Model produktu
Dostosowane do zatwierdzonego rysunku
Kraj pochodzenia
Chiny
cena jednostkowa
Quotation based on drawing and quantity
Podsumowanie produktu
45 Stalowe Kute Drążki Clevis z Gwintowanymi Końcami Zdjęcie referencyjne odlewów EB przedstawiające drążek widełkowy, pokazujące formę clevis i gwintowany trzpień. Wymiary połączenia są ustalane na podstawie zatwierdzonego rysunku części. Specyfikacje Produktu Forma produktu: Kuty drążek łączący z ...
Szczegóły produktu
Podkreślić:
45 stalowych prętów widełkowych
,kute drążki z uchem i gwintowanymi końcami
,kute drążki z uchem ze stali
Tworzywo:
Stal konstrukcyjna 45 węglowa
Opis produktu
45 Stalowe Kute Drążki Clevis z Gwintowanymi Końcami

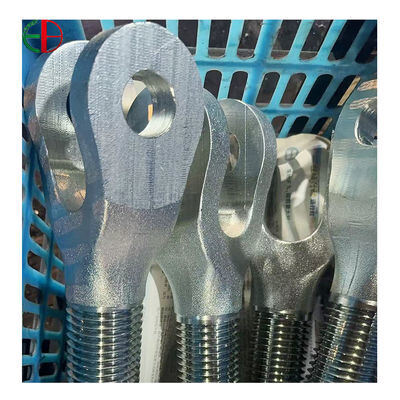

Zdjęcie referencyjne odlewów EB przedstawiające drążek widełkowy, pokazujące formę clevis i gwintowany trzpień. Wymiary połączenia są ustalane na podstawie zatwierdzonego rysunku części.
Specyfikacje Produktu
- Forma produktu: Kuty drążek łączący z końcówkami widełkowymi
- Materiał: Stal konstrukcyjna węglowa 45
- Cechy połączenia: Końcówka clevis i zewnętrznie gwintowany trzpień
- Otwór na sworzeń i szczelina widełek: Zgodnie z rysunkiem dopasowanego sworznia i ucha
- Rozmiar i skok gwintu: Zgodnie z zatwierdzoną specyfikacją gwintu
- Obróbka cieplna: Zgodnie ze specyfikacją dla zamówionej części
- Stan powierzchni: Wykończenie i ochrona uzgodnione z zamówieniem
- Fokus inspekcji: Wyrównanie widełek, pozycja otworu i dopasowanie gwintu
Kute Połączenie z Podwójnym Interfejsem
EB Castings dostarcza kute drążki clevis ze stali 45 z gwintowanymi końcami do mechanicznych połączeń opartych na rysunkach. Widełkowa końcówka zapewnia przestrzeń na dopasowane ucho i sworzeń, podczas gdy gwintowany trzpień łączy się z odpowiednim gwintowanym elementem. Połączenie tych dwóch interfejsów w jednej części sprawia, że drążek jest użyteczny tam, gdzie połączenie na sworzeń musi być połączone z określonym połączeniem śrubowym.
Produkt jest definiowany przez swoją kompletną geometrię połączenia: szczelinę widełek, grubość ucha, pozycję otworu na sworzeń, wymiary trzpienia i szczegóły gwintu. Te cechy powinny być traktowane jako jeden zespół. Drążek, który pasuje do gwintu, ale nie zapewnia odpowiedniego luzu widełek, nie może spełniać zamierzonej funkcji połączenia, nawet jeśli jego ogólny wygląd przypomina oryginalną część.
Stal węglowa 45 i przetwarzanie niestandardowe
Stal konstrukcyjna węglowa 45 jest podstawą materiałową tego produktu. Jego ostateczne właściwości mechaniczne zależą od stanu materiału, wielkości przekroju i określonej obróbki cieplnej. Zamówienie powinno określać wymagany stan dostawy i wszelkie testy akceptacyjne, tak aby dobór materiału i przetwarzanie były powiązane z rzeczywistym przeznaczeniem komponentu.
Kucie tworzy podstawowy kształt drążka i widełek, a następnie następuje wykończenie potrzebne do rysunku. Otwory na sworznie, powierzchnie oporowe i gwinty wymagają szczególnej uwagi, ponieważ bezpośrednio współpracują z innymi elementami. Tam, gdzie wymagana jest obróbka cieplna, sekwencja produkcji musi uwzględniać jej wpływ na ostateczne wymiary i stan powierzchni.
Specyfikacje gwintowanych końców dla niezawodnego montażu
Specyfikacja gwintu powinna zawierać jego oznaczenie, skok, kierunek, klasę tolerancji i użyteczną długość. Te szczegóły określają, czy drążek będzie pasował do dopasowanego elementu i zapewni zamierzone zazębienie. Gwint zewnętrzny, który wygląda poprawnie na zdjęciu, nie zastępuje kompletnego opisu na rysunku, zwłaszcza przy wymianie starszego połączenia lub pracy ze sprzętem od różnych dostawców.
Przejście między sekcjami gwintowanymi i niegwintowanymi również należy do przeglądu wymiarowego. Pozycje ramion, luz na wybieg i wszelkie cechy klucza wpływają na sposób montażu i zabezpieczenia połączenia. Jeśli montaż wykorzystuje oddzielny element blokujący, jego wymagania dotyczące osadzenia i luzu powinny być rozpatrywane wraz z drążkiem, a nie dodawane po wyprodukowaniu części.
Geometria Clevis i Luz Ruchu
Wewnętrzna szczelina widełek musi pomieścić dopasowane ucho, podczas gdy średnica i pozycja otworu na sworzeń muszą odpowiadać zamierzonemu układowi sworznia. Wyrównanie uszu, odległości od krawędzi i relacja między osią sworznia a osią drążka są ważnymi cechami rysunku. Tam, gdzie wymagany jest ruch w połączeniu, otaczające części potrzebują wystarczającego luzu w całym zamierzonym zakresie ruchu.
Typowe projekty obejmują wymienne drążki łączące i niestandardowe elementy łączące do zespołów mechanicznych. Zdatność do zastosowania zależy od kompletnego projektu połączenia i obciążenia serwisowego. Wybrany sworzeń, dopasowane ucho, zazębienie gwintu i układ mocowania przyczyniają się do połączenia; powinny być one przeglądane razem przy określaniu nowej części lub zmianie istniejącego projektu.
Wytyczne dotyczące zapewnienia jakości i inspekcji
Przydatne punkty kontroli obejmują szczelinę widełek, wyrównanie otworu, dopasowanie gwintu, odpowiednie długości i wszelkie określone wykończenie powierzchni. Dokumentacja materiałowa i obróbki cieplnej może być zidentyfikowana w wymaganiach zamówienia. Jasne kryteria akceptacji pomagają połączyć gotową część z rysunkiem montażowym i uprościć inspekcję przychodzącą, zanim drążki wejdą do zapasów produkcyjnych lub konserwacyjnych.
Wyślij do EB Castings swój rysunek, oznaczenie gwintu, szczegóły dopasowanego sworznia i wymaganą ilość. W przypadku zamienników dołącz referencję oryginalnej części i zdjęcia zmontowanego połączenia. Wybierz drążek określony wokół rzeczywistych dopasowanych części, z widełkami i gwintem współpracującymi od początku.
