Zamówione ramy ładowania pieców odlewanych do linii obróbki cieplnej
Zamówione ramy ładowania pieców odlewanych do linii obróbki cieplnej
Zamówione ramy ładowania pieców odlewanych do linii obróbki cieplnej
Nazwa marki
EB
Model produktu
Dostosowane do zatwierdzonego rysunku
Kraj pochodzenia
Chiny
cena jednostkowa
Quotation based on drawing and quantity
Podsumowanie produktu
Niestandardowe ramy załadunkowe pieców odlewniczych do linii obróbki cieplnej Ramy pieców odlewniczych i kratki odlewów z gamy produktów EB Castings. Indywidualna geometria ramy jest określana dla zamontowania w docelowym piecu. Specyfikacja produktu Typ produktu: Rama załadunkowa pieca odlewniczego ...
Szczegóły produktu
Podkreślić:
ramy do ładowania pieców odlewanych na zamówienie
,ramy ładowania do obróbki cieplnej
,ramy do ładowania pieców z gwarancją
Tworzywo:
Staliwo żaroodporne; klasa zgodna ze specyfikacją
Opis produktu

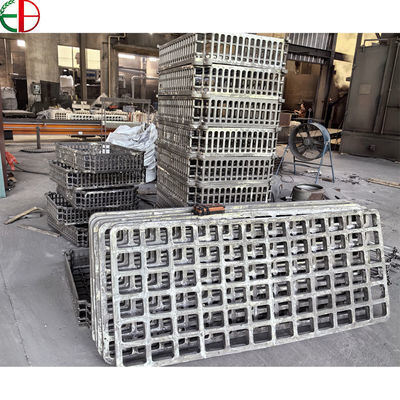

Niestandardowe ramy załadunkowe pieców odlewniczych do linii obróbki cieplnej
Ramy pieców odlewniczych i kratki odlewów z gamy produktów EB Castings. Indywidualna geometria ramy jest określana dla zamontowania w docelowym piecu.
Specyfikacja produktu
- Typ produktu: Rama załadunkowa pieca odlewniczego
- Rodzina materiałów: Żaroodporna stal odlewana
- Klasa stopu: Dobrana do określonego cyklu termicznego i atmosfery
- Wymiary całkowite: Zgodnie z zatwierdzonym rysunkiem instalacyjnym
- Układ obciążenia: Określony przez pozycje komponentów i układ podpór
- Interfejsy tac: Zgodnie z wymiarami współpracujących tac i podpór
- Cechy obsługi: Zgodnie z zatwierdzonym układem podnoszenia lub przenoszenia
- Inspekcja: Wymiary rysunkowe i uzgodnione wymagania materiałowe
Zoptymalizowane systemy podparcia obciążenia pieca
Rama załadunkowa pieca zapewnia powtarzalne ułożenie tac, podpór i detali podczas obróbki cieplnej. EB Castings dostarcza niestandardowe odlewane ramy do instalacji piecowych, gdzie mocowanie musi pasować do przestrzeni roboczej, urządzeń transportowych i obciążenia produkcyjnego. Produkt ten jest przeznaczony do projektów wymagających ramy zdefiniowanej rysunkiem, a nie standardowego kosza wybranego tylko na podstawie długości i szerokości zewnętrznej.
Rama zapewnia interfejsy strukturalne, wokół których montowane jest obciążenie. Jej szyny, poprzeczki i obszary styku określają, gdzie podparte części lub tace opierają się na mocowaniu. Jasny układ pomaga zespołom produkcyjnym odtworzyć zamierzone pozycjonowanie z jednej partii na drugą i zapewnia personelowi konserwacyjnemu identyfikowalne powierzchnie do inspekcji, gdy mocowanie pozostaje w użyciu.
Inżynieria żaroodpornej stali odlewanej
Wybór materiału rozpoczyna się od cyklu termicznego i środowiska pieca. Temperatura nagrzewania, czas w temperaturze, praktyka chłodzenia i atmosfera wpływają na przydatność żaroodpornego stopu odlewniczego. Mocowanie używane podczas wielokrotnego nagrzewania i chłodzenia powinno być zatem określone dla jego rzeczywistych warunków pracy, zamiast przypisywać mu zdolność temperaturową z niepowiązanego stołu materiałowego.
Konstrukcja odlewu i wybór stopu współpracują ze sobą. Przejścia sekcji, niepodparte długości i pozycje styku wpływają na sposób przenoszenia obciążeń przez ramę. W przypadku projektu wymiany, istniejący rysunek stanowi użyteczny punkt wyjścia; fotografie zniekształceń, pęknięć lub zużytych podpór pomagają zidentyfikować obszary, które wymagają dodatkowego przeglądu inżynieryjnego przed zamówieniem kolejnej ramy.
Praktyczne interfejsy montażowe
Pomyślna instalacja zależy od więcej niż tylko zewnętrznej obudowy. Siedziska tac muszą być wyrównane z współpracującym sprzętem, wysokości podpór muszą pasować do układu obciążenia, a interfejsy podnoszenia lub przenoszenia muszą odpowiadać używanemu na linii sprzętowi. Tam, gdzie rama przenosi zdejmowane tace, ich powierzchnie siedzące i szczegóły lokalizujące powinny być zdefiniowane razem, tak aby jedna część nie była określana niezależnie od drugiej.
Dostęp do ładowania i rozładowywania również ma znaczenie. Komponenty potrzebują zamierzonej pozycji w ramie, z odpowiednim prześwitem wokół sąsiednich części i otaczającego sprzętu. Otwarte obszary mogą być włączone do układu, aby pasowały do procesu, podczas gdy elementy podporowe pozostają umieszczone tak, aby przenosić zamierzone obciążenie. Ostateczne odstępy i dopuszczalne obciążenia powinny znaleźć się w zatwierdzonej dokumentacji montażowej.
Zastosowania zamienne i nowe instalacje
Typowe zapytania obejmują wymienne nośniki pieców, ramy używane z odlewanymi tacami oraz zespoły załadunkowe do przemysłowej obróbki cieplnej. W przypadku powtarzalnych wymian, utrzymanie spójnych wymiarów interfejsu może być tak samo ważne, jak dopasowanie ogólnego kształtu. W przypadku nowej instalacji, ramę należy przejrzeć wraz z obudową komory, ścieżką transportową i układem detali przed wydaniem szczegółów produkcyjnych.
Priorytety inspekcji obejmują wymiary całkowite, lokalizacje podpór, poziomy siedzeń i wszelkie obszary obrabiane określone na rysunku. Identyfikacja materiału i dodatkowe wymagania dotyczące badań mogą być zawarte w specyfikacji zamówienia. Udokumentowany układ stanowi również użyteczne odniesienie do późniejszych kontroli, pozwalając zespołom konserwacyjnym na porównanie używanej ramy z zamierzonymi pozycjami podpór.
Poproś o wycenę niestandardowej ramy pieca
Prześlij rysunek ramy, szczegóły współpracującej tacy, cykl pracy i proponowany układ obciążenia w celu uzyskania wyceny specyficznej dla projektu. Dołącz zdjęcia obecnego zespołu przy wymianie istniejącej ramy. Połącz wymagania dotyczące mocowania, pieca i obsługi w jednej jasnej specyfikacji i nadaj swojemu następnemu zespołowi załadunkowemu praktyczny punkt wyjścia.
