Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Tuleja mosiężna | materiał: | Mosiądz / Brąz |
|---|---|---|---|
| Rodzaje tulei: | Prosto / Kołnierzowe | typu: | Tuleja, tuleja łożyska |
| Funkcja: | Wysoka precyzja | Wymiary: | Jak na twój rysunek |
| High Light: | stop miedzi z cyną,odlewy inwestycyjne |
||
Indywidualne odlewanie mosiądzu, precyzyjna obróbka CNC Spiekana mosiężna tuleja z brązu
1. Nazwa: Tuleja z brązu spiekanego
2. Materiały: mosiądz / brąz
3. Wymiary : φ 82,9 x φ 63,9 x 40 mm
| Specyfikacja: | |
| MATERIAŁ | Brąz; Fe-Cu; Standard MPIF F-0000-K23; FC-0200; SERIA FG-0303 |
| TEMPERATURA PRACY: | -40ºC ~ + 200ºC |
| GĘSTOŚĆ I GRAWITACJA: | 6,4-7,3 g / cm3 |
| STAWKA IMPREGNACJI OLEJU: | 15% - 23% |
| STAWKA ZAWARTOŚCI GRAFITU: | 1% - 3% maks |
| PRĘDKOŚĆ PRZESUWNA: | 6,0 [m / s] |
| OBCIĄŻENIE STATYCZNE: | 10 N / mm2 |
| MAKSYMALNA WARTOŚĆ PV: | 1,6 N / mm2 • m / s |
| POJEMNOŚĆ OBCIĄŻENIA DYNAMICZNA: | 5 N / mm2 |
| PRĘDKOŚĆ ROBOCZA: | 2,5 m / s |
| RODZAJ KSZTAŁTU: | Cyclinder; Kołnierz; kulisty (z pierścieniem) |
| DO KIERUNKU OBCIĄŻENIA: | Promieniowy, Ciąg, Połączony Promieniowy i Ciąg |
| WYTRZYMAŁOŚĆ PLONU: | 15000 PSI |
| TYP MONTAŻU WAŁU: | Naciśnij Fit |
| Tuleje stożkowe (Otwór metryczny) | Tuleje stożkowe (Otwór calowy) | ||||
| NIE. | Zakres otworów | NIE. | Zakres otworów | ||
| MIN. | MAX. | MIN. | MAX. | ||
| 1008 | 9 | 25 | 1008 | 3/8 | 1 |
| 1108 | 9 | 28 | 1108 | 3/8 | 1 1/8 |
| 1210 | 11 | 32 | 1210 | 1/2 | 1 1/4 |
| 1215 | 11 | 32 | 1215 | 5/8 | 1 1/4 |
| 1310 | 14 | 35 | 1310 | 1/2 | 1 3/8 |
| 1610 | 14 | 42 | 1610 | 1/2 | 1 5/8 |
| 1615 | 14 | 42 | 1615 | 1/2 | 1 5/8 |
| 2012 | 14 | 50 | 2012 | 5/8 | 2) |
| 2017 r | 18 | 50 | 2017 r | 3/4 | 2) |
| 2517 | 16 | 60 | 2517 | 3/4 | 2 1/2 |
| 2525 | 18 | 60 | 2525 | 7/8 | 2 1/2 |
| 3020 | 25 | 75 | 3020 | 1 1/4 | 3) |
| 3030 | 35 | 75 | 3030 | 1 1/4 | 3) |
| 3525 | 35 | 90 | 3525 | 1 1/2 | 3 1/2 |
| 3535 | 35 | 90 | 3535 | 1 1/2 | 3 1/2 |
| 4030 | 40 | 100 | 4030 | 1 3/4 | 4 |
| 4040 | 40 | 100 | 4040 | 1 3/4 | 4 |
| 4535 | 55 | 110 | 4535 | 2 1/4 | 4 1/2 |
| 4545 | 55 | 110 | 4545 | 2 1/4 | 4 1/2 |
| 5040 | 70 | 125 | 5040 | 2 3/4 | 4 1/2 |
| 5050 | 70 | 125 | 5050 | 3) | 5 |
| Tuleje QD | |||
| NIE. | WAGA (KG) | Zakres otworów | |
| Min. | Max. | ||
| JA | 0,36 | 3/8 | 1 1/4 |
| SH | 0,45 | 1/2 | 1 11/16 |
| SDS | 0,54 | 1/2 | 2) |
| SD | 0,68 | 1/2 | 2) |
| SK | 0,91 | 1/2 | 2 5/8 |
| SF | 1,59 | 1/2 | 2 15/16 |
| mi | 4.08 | 7/8 | 3 1/2 |

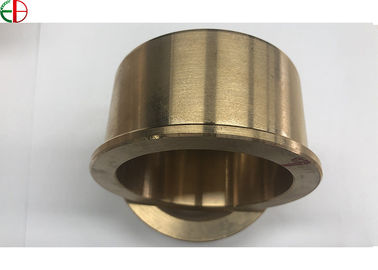

4. Szczegóły produktu Zdjęcie:
